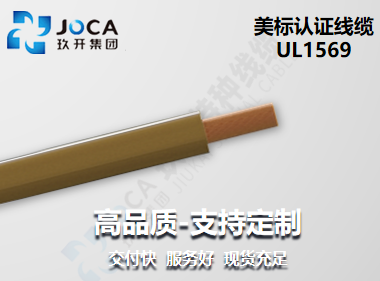

UL1569 电子线是低压电子设备内部布线主题线材 ，导体为 30-10AWG 的单根或绞合裸铜丝或镀锡铜丝 ，绝缘选取聚氯乙烯资料。耐温防潮且适配狭幼空间 ，重要用于电子电器设备内部布线 ，合用于发电机、涡轮机、配电盘、电器面板、电子电路等通常场所
利用尺度:UL758 ，UL1581
电缆结构
1. 导体:使用30~2AWG单根或绞合裸铜丝或镀锡铜丝
2. 绝缘:聚氯乙烯混合物
3. 芯线色彩:肆意色
技术参数：
1. 额定电压:300V
2. 测试电压:2000V
3. 额定温度:80℃、90℃、105℃
4. 点火测试;通过ULVW-1及CSAFT1垂直点火测试
| 型号 | 规格 | 近似表径 (mm) | 电缆近似重量 (kg/km) |
| UL1569 | 30AWG | 1.1 | 1.8 |
| UL1569 | 28AWG | 1.1 | 2.1 |
| UL1569 | 26AWG | 1.2 | 2.9 |
| UL1569 | 25AWG | 1.3 | 3.1 |
| UL1569 | 24AWG | 1.4 | 3.8 |
| UL1569 | 23AWG | 1.5 | 4.3 |
| UL1569 | 22AWG | 1.6 | 5.2 |
| UL1569 | 21AWG | 1.7 | 5.8 |
| UL1569 | 20AWG | 1.8 | 7.2 |
| UL1569 | 19AWG | 1.9 | 8.7 |
| UL1569 | 18AWG | 2.1 | 10.4 |
| UL1569 | 17AWG | 2.1 | 12.4 |
| UL1569 | 16AWG | 2.3 | 15 |
| UL1569 | 15AWG | 2.4 | 19 |
| UL1569 | 14AWG | 2.6 | 23.3 |
| UL1569 | 13AWG | 2.9 | 28.7 |
| UL1569 | 12AWG | 3.1 | 34.9 |
| UL1569 | 11AWG | 3.4 | 43.5 |
| UL1569 | 10AWG | 3.9 | 55.1 |
| UL1569 | 9AWG | 5 | 77.4 |
| UL1569 | 8AWG | 5.5 | 94.9 |
| UL1569 | 7AWG | 6 | 115.7 |
| UL1569 | 6AWG | 6.6 | 145.6 |
| UL1569 | 5AWG | 7.3 | 180.2 |
| UL1569 | 4AWG | 8 | 222.9 |
| UL1569 | 3AWG | 8.9 | 277.8 |
| UL1569 | 2AWG | 9.9 | 345.1 |
